易汽化介質泵用機械密封的運行特點

    易汽化介質泵用機械密封的運行特點：

    在石油化工行業中，易汽化類介質用泵（如輕烴介質用泵）在安全運行方面主要取決于軸封的可靠性。因為大多數輕烴介質是易燃易爆的危險性物質，如甲烷、乙烷、丙烷、丁烷、乙烯、丙梯、丙稀等。這些介質不僅具有沸點低、易汽化等特點，而且具有髙蒸汽壓、低黏度、低引火點、高污染性等特征。對于密封此類介質的機械密封，端面之間因流體易汽化而難以維持穩定的流體膜，處于氣液混相不穩定摩擦狀態，發生“汽噴”、“鳴叫”等現象，甚至密封端面完全打開而出現嚴重的泄漏，或者處于劇烈的干摩擦狀態，使密封早期失效。因此，輕烴泵類密封問題一直是困擾長周期安全生產的現實問題。

    目前，對于輸送輕烴等易汽化介質泵，國內主要采用單端面、雙端面、串聯式等接觸式機械密封結構型式。

    對于輕烴泵用單端面接觸式機械密封〈如圖9-9所示），其密封端面之間并非存在一完整的液膜。一方面，由于摩擦端面處產生大量的摩擦熱導致密封面溫度升高，從而促使端面

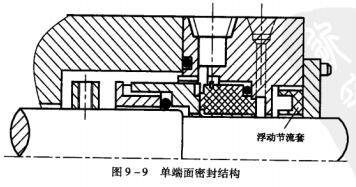

    圖9－9單端面密封結構



    間液膜汽化，使液體變成蒸汽而發生相變；另一方面，由于輕烴的飽和蒸汽壓高于環境大氣壓（圖9-10〉，輕烴介質流經密封端面間隙時產生壓降，必然在某一位置發生汽化，即出現相變。因此，根據端面流體膜相態的不同可分為液相密封、氣相密封或氣液混相密封。

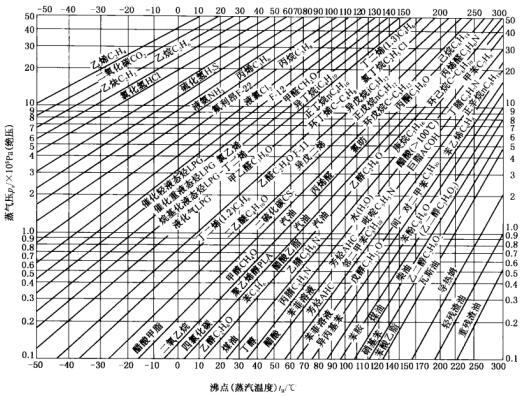

    圖9~10石油化工介質蒸氣壓與溫度的變化曲線



    ①液相密封。如圖9-11(a)所示，密封端面之間充滿一層液膜，泄漏有可能以液體形式出現，此類密封為液相密封。其特點是膜壓系數為一定值(圖9-12)工作狀態穩定，摩擦系數小，泄漏量也小。

    圖9-11端面流體膜模型



    ②氣液混相密封。如圖9-11(b)所示，密封端面之間充滿一層由液體和蒸汽形成的混合膜，泄漏以氣相形式出現，此類密封為氣液混相密密封。其特點是膜壓系數隨溫度不同而變化（圖9-12)，表明工作狀態不穩定，易出現“汽噴”、“鳴叫”等現象，摩擦磨損嚴重，極易出現早期失效。

    ③氣相密封。如圖9-11(c)所示，密封端面之間充滿一層由蒸汽形成的完整汽膜，泄漏以氣相形式出現，此類密封為氣相密封。其特點學膜壓系數為一定值（圖9-12），工作狀:態穩定，但摩擦系數大，磨損量較大，使用壽命較短。

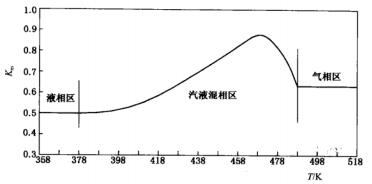

    圖9-12端面膜壓系數隨溫度的變化



    在石油化工行業中，對于易汽化類輕烴泵用單端面接觸式機械密封，大多不是由于正常磨損而失效，主要是由于摩擦副處于汽液混相不穩定摩擦狀態，易出現相態失穩而發生早期失效。工程上常常采取增大密封箱內介質壓力或諸多冷卻降溫措施，盡可能使密封處于穩定的摩擦狀態，但效果是有限的。

    另外，不論在何種摩擦狀態下，均會出現被密封介質的泄漏，而輕烴類介質基本上具有較髙的污染性和危險性，難以達到現代環保要求。
